在PCBA加工中，經常會遇到客戶給的資料不齊全，需要重新找客戶提供，一來二去的，很浪費時間，作為擁有豐富行業經驗的PCBA代工代料廠家，在此給大家列舉一下SMT打樣及貼片加工過程中需要的基礎生產資料文件。

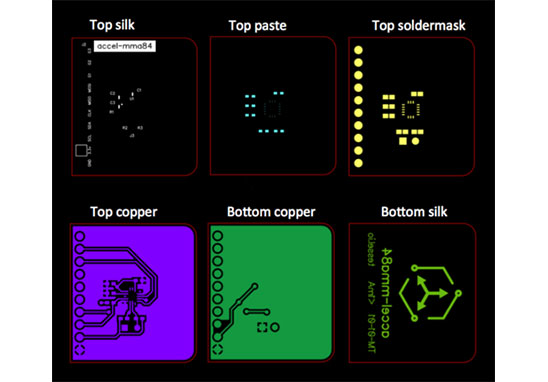

1. Gerber資料文件
Gerber文件是研發人員從PCB文件中導出的文件，此文件內容涵蓋了Pad層（焊盤層）、阻焊層、絲印層、鋼網層，因此工廠需要用到Gerber文件來開鋼網和制作貼片程序，那么這幾層是必需的。對于有些情況：譬如有些公司的產品還處在研發階段，Gerber資料文件不愿意外發，擔心被抄襲，那么就需要對Gerber資料文件進行一些處理，留下工廠需要的，其它的刪除掉，然后再給到加工廠，當然雙方還可以簽訂保密協議。
2. BOM
BOM（Bill of Material）物料清單，是物料的詳細描述，和實際物料一一對應的一個文件，是工廠來料檢驗的標準文件和生產程序標準文件。
3. 坐標文件
坐標文件（Gernerates pick and place files）描述器件位置信息，需要擴展名為 .txt或Excel格式；單位為公制， 默認使用mm(毫米)， 需要包含PCB板原點，原點一般約定俗成的設計在左下角。

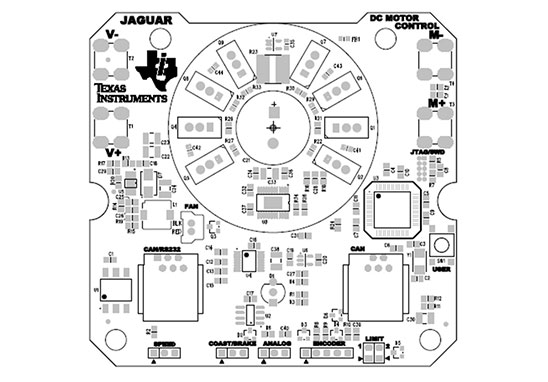

3. 擺位圖
擺位圖是研發軟件中導出PCB文件的其中焊盤和絲印層，工廠用于核對SMT物料貼片位置是否正確。
擁有以上四個文件資料，工廠就可以作物料檢驗，進行SMT貼片及打樣程序制作，鋼網制作，治具工裝制作了，標配的生產資料就可以配置齊全。
4. SMT打樣及貼片指導文件
簡單通俗的說，就是產品研發公司對工廠的一個提醒，該產品在SMT貼片及打樣過程中需要特別注意的地方。如：某個位置需要手工短接等一些注意事項，如果沒有可以不提供，這只是附加項。
測試指導文件
測試方面的一些專業參數的指導，和技術要求。
測試注意事項
測試過程中需要注意的功能，如果沒有可以不提供，這只是附加項。
