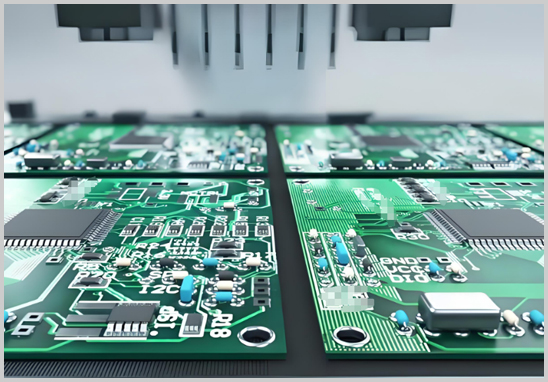

時間就是金錢，尤其在電子研發領域。如何讓電路板抄板打樣從常規的2-3周縮短到7天內完成？這不僅是技術活，更是系統工程。
在電子產品研發領域，“電路板抄板打樣”是產品開發、優化和改版過程中不可或缺的環節。許多工程師和研發團隊經常在搜索引擎尋求“抄板打樣快速交付”、“PCB抄板流程優化”等解決方案，期望在保證質量的前提下最大限度縮短交付周期。
作為擁有10多年電路板抄板經驗的專業團隊，深圳宏力捷電子通過自有PCB板廠和SMT貼片廠的全流程整合，總結出一套高效的抄板打樣快速交付體系。以下是實現快速交付的三大核心技術：
01 技術流程優化，抄板環節的“快”字訣
精準掃描與圖像處理技術：
- 高分辨率掃描（精度達0.02mm）：采用專業設備對清洗后的PCB板進行高清掃描，確保一次成像準確率。
- 智能圖像轉換：通過專業軟件將掃描圖像快速轉換為可編輯的PCB文件格式，速度比傳統方式提升40%。
并行處理模式：
- 元器件識別與PCB文件重構同步進行：工程師在掃描的同時記錄元器件參數，生成BOM清單初稿，省去傳統流程中30%的等待時間。
- 文件自動校對系統：通過EDA軟件自動檢測線路連接邏輯，減少人工檢查時間50%以上。
02 供應鏈整合，打通制造堵點
元器件預采購機制：
根據BOM清單初稿提前啟動稀缺物料查詢，在PCB文件最終確認前鎖定貨源。這種方法可縮短物料采購周期3-5天。
自有工廠的無縫銜接：
- PCB制造與SMT貼片在同一園區流轉：省去傳統外協廠間的物流時間（通常節省2-3天）。
- 智能拼板技術應用：通過優化拼版設計提高板材利用率35%，降低生產成本的同時加速生產流程。
柔性生產調度：
- 24小時加急打樣專線：針對緊急訂單開辟快速通道
- 全流程數字化追蹤：客戶可實時查看訂單在抄板、制板、貼片各環節狀態
03 測試驗證保障，一次做對的秘訣
可制造性設計（DFM）前置檢查：
- 在文件提交前進行自動DFM分析，可減少70%返工風險
- 重點檢查元件極性標識、組件間距（如電容電阻最小間距10mil）、焊盤設計等關鍵點
模塊化測試體系：
- 通電測試→信號測試→功能驗證的三階測試流程
- 建立常見電路板的測試用例庫，縮短測試方案設計時間
問題快速響應機制：
- 測試工程師與抄板團隊同區域辦公
- 發現問題即時會商，避免傳統模式中的跨部門溝通延遲
為什么選擇宏力捷電子？
10年技術沉淀：處理過2000+復雜板案例
全產業鏈布局：自有抄板團隊+PCB廠+SMT廠，杜絕外協風險
在電子產品迭代日益加速的今天，快速可靠的抄板打樣服務已成為研發周期的關鍵環節。深圳宏力捷電子通過技術流程優化、供應鏈垂直整合與智能測試體系的三位一體解決方案，為客戶平均縮短40%的產品上市時間。
無論您面臨的是復雜多層板的技術挑戰，還是緊急交付的時間壓力，我們的專業團隊都能提供最優解決方案。點擊咨詢最新加急服務政策，讓您的產品研發快人一步！
