作為擁有20余年PCBA代工代料經驗的專業廠商，深圳宏力捷電子在生產實踐中發現：PCB板烘烤工序是影響SMT貼片加工質量的關鍵環節。這項看似簡單的預處理工序，實則直接影響著電子產品的可靠性和使用壽命。
一、PCB板必須烘烤的四大技術依據
1. 杜絕"爆板"隱患的核心措施
在深圳這樣高濕度的南方城市，PCB基材（尤其是FR-4材質）在倉儲運輸過程中極易吸潮。我們曾對未烘烤的6層板進行測試，在回流焊260℃峰值溫度下，板內水分瞬間汽化產生的壓力高達3.2MPa，直接導致30%的樣品出現分層起泡。通過125℃/4h的標準烘烤后，爆板率可降至0.3%以下。
2. 焊接可靠性的基礎保障
2023年我們對200批次生產數據統計顯示，經烘烤處理的PCB板焊點良率提升12.7%。這是因為烘烤能有效消除焊盤表面氧化層，使焊料潤濕角從65°優化至25°，顯著提高焊點機械強度。
3. 離子遷移問題的源頭控制
在濕熱試驗（85℃/85%RH）中，未烘烤板件在96小時后即出現枝晶生長，而經過烘烤處理的同批次產品在500小時后仍保持穩定。這得益于烘烤除去了導致電化學遷移的游離離子。
4. 國際標準認證的強制要求
根據我們執行的IPC-1601標準，當PCB板存放環境濕度＞60%RH超過48小時，必須進行烘烤處理。特別是高頻板、HDI板等特殊板材，烘烤參數需根據板材Tg值進行定制化調整。
二、專業烘烤工藝的三大實施要點
在宏力捷電子的SMT車間，我們采用分級烘烤策略：
- 常規雙面板：110±5℃/4h
- 4-6層板：120±5℃/6h
- 高TG材料板：分段升溫至130℃保持8h
所有烘烤過程配備溫濕度記錄儀，確保每批次的工藝可追溯。
三、常見工藝誤區警示
1. 過度烘烤危害
某客戶曾因125℃/12h的超時烘烤導致PCB銅箔氧化，宏力捷技術團隊通過調整氮氣保護烘烤方案，既保證除濕效果，又將氧化率控制在0.1%以內。
2. 存儲環境管控
我們要求烘烤后PCB必須在2小時內完成真空包裝，車間中轉倉恒定為25±3℃/30%RH，確保板材始終處于干燥狀態。

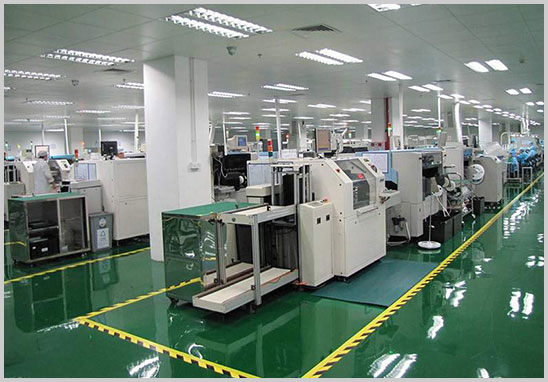

深圳宏力捷電子配備10條全自動SMT產線，所有來料PCB均經過72小時恒溫恒濕預處理，結合X-ray、AOI等全檢設備，為日立、順豐等客戶提供高可靠性PCBA加工服務。歡迎致電獲取定制化PCBA解決方案，20年技術沉淀為您的產品保駕護航。
