深圳宏力捷電子是自有SMT貼片廠的PCBA加工廠家，可提供從PCB設計、線路板制造、SMT貼片加工、DIP插件加工到成品組裝測試一站式服務。我們有著豐富SMT貼片加工經驗，接下來為大家介紹SMT貼片加工如何解決焊點剝離問題。
SMT貼片加工產生焊點剝離的原因
在通孔波峰焊中有時會出現焊點剝離問題，在SMT回流焊中也會出現。這種現象是在焊點和焊墊之間存在故障，并且發生了剝離。造成這種現象的主要原因是無鉛合金與基材之間的熱膨脹系數不同，從而導致凝固過程中剝離部件上的應力過大并使其分離。一些焊料合金的非共晶特性也導致了這種現象。
SMT貼片加工解決焊點剝離的方法
有兩種方法可以解決此PCBA問題。一種是選擇合適的焊料合金；另一種是選擇合適的焊料合金。二是控制冷卻速度，使焊點盡快凝固，形成很強的結合力。
除這些方法外，PCB設計還可用于減小應力幅度，即減小穿過孔的銅環的面積。在日本，一種流行的做法是使用SMD焊盤，該焊盤通過使用綠色防油層限制了銅環的面積。
但是這種方法有兩個缺點。一是打火機的剝離不容易看到。其次，在生油和焊盤之間的界面處形成了SMD焊盤，從使用壽命的角度來看，這是不理想的。
一些撕裂出現在焊點中，稱為撕裂或撕裂。業內一些供應商認為，如果此問題通過焊點出現在頂部，則可以接受。主要是因?yàn)橥踪|(zhì)量的關鍵部分不存在。但是，如果它發生在回流焊點中，則應將其視為質量問題，除非其程度很小（類似于皺紋）。
深圳宏力捷SMT貼片加工優勢
1. 實力保障

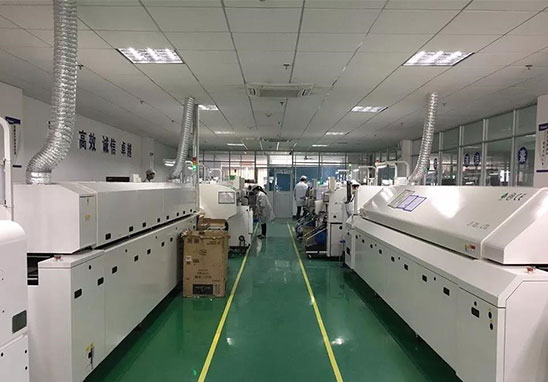

? SMT車間：擁有進口貼片機，光學檢查設備多臺，可日產400萬點。每道工序都配備有QC人員，能夠盯緊產品質量。
? DIP產線：擁有波峰焊兩臺，其中工作三年以上的老員工就有十多人，工人熟練程度高，可焊接各類插件材料。
2. 品質保障，性價比高
? 高端設備可貼精密異形件，BGA，QFN，0201類材料。也可樣板貼片，散料手放。
? 樣板與大小批量均可生產，打樣800元起，批量0.008元/點起，無開機費。
3. 電子產品貼片、焊接經驗豐富，交貨穩定
? 累積服務上千家電子企業，涉及多類汽車設備與工控主板的SMT貼片加工服務，產品常出口歐美地區，品質能夠得到新老客戶的肯定。
? 交貨準時，材料齊全后正常3-5天出貨，小批量也可加急當天出貨。
4. 維修能力強，售后服務完善
? 維修工程師經驗豐富，可維修各類貼片焊接所造成的不良產品，能夠保證每片電路板的連通率。
? 24小時客服人員隨時響應，最快速度解決您的訂單問題。
