PCBA加工波峰焊PCB工藝邊和V-Cut一般要求

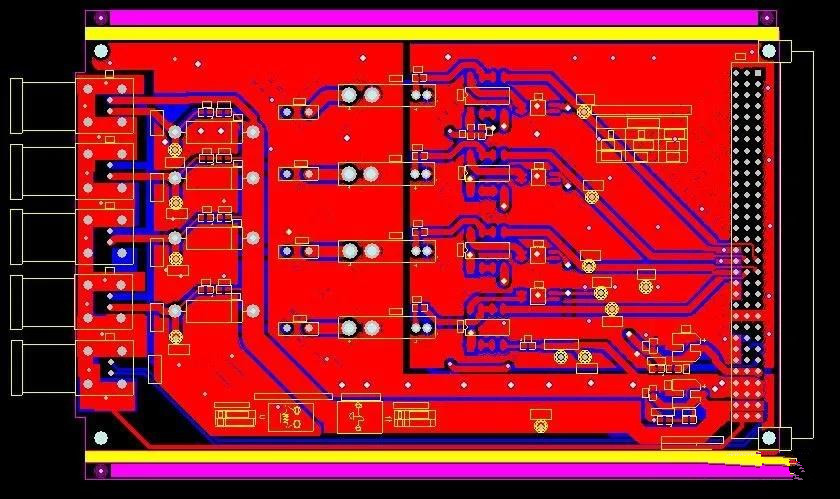

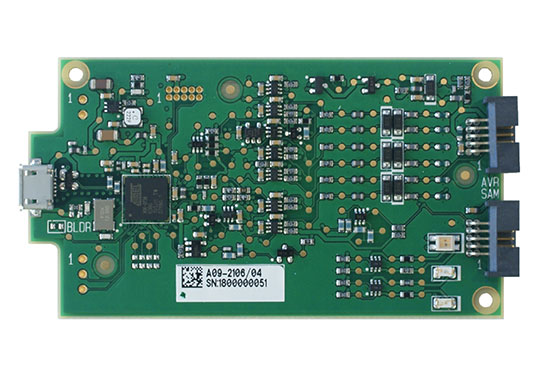

為了PCBA加工波峰焊接時便于裝夾，避免安裝在邊緣部分的元器件與夾持爪碰撞，以及邊緣導線和夾持爪之間粘連，沿PCB四周邊緣均應留有不小于5mm的無元器件區及無銅箔區作為工藝邊。如圖所示：

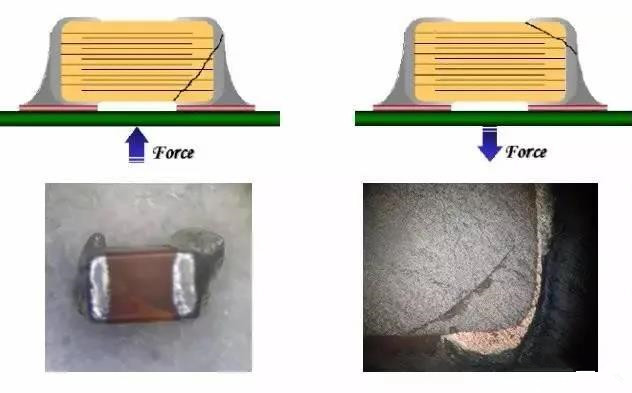

采取拼板結構的PCB，當經過多次安裝和焊接的PCB進行分割時，低于靠近轉角邊緣區域的元器件，必然承受較大的扭曲應力變形，從而附加較大的應力而可能導致焊點和元器件開裂或裂紋。由于SMD與chip相比，沒有引腳來消除PCB產生的機械應力，故更易造成損傷。

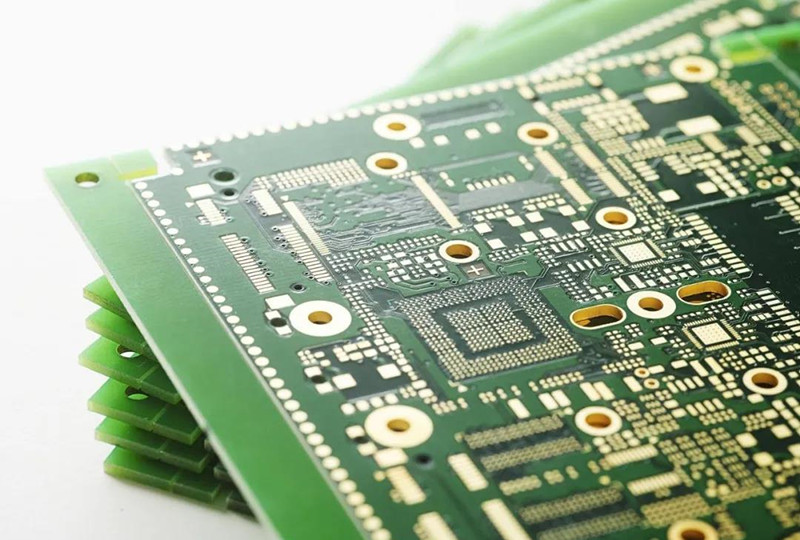

因此，采用預刻線的拼板結構形式可使分板時的翹曲變形最小，使元器件所受的應力和缺陷減到最小。拼板的連接和分離可采用雙面對刻V形槽工藝實現，V形槽的深度為“雙面深度之和為板厚的1/3左右”，要求刻槽尺寸精確，深度均勻。如圖所示：
