PCB Layout建立Footprint Library

PCB Layout 的工作， 除了布線以外，另一個工作就是建立元件的footprint。設計footprint在kicad 里是交由Module Editor這個工具來完成。如果你用了某一個IC或connector， 在既有的kicad 的footprint library 找不到它的footprint話， 那就得自己畫。在kicad里， 一個footprint也就是一個Module ， 一個library 可以包含多個footprint (module)。library 的副檔名為 .mod。

擁有自己Footprint Library很重要， 因?yàn)镕ootprint 涉及PCB board制造， 對于自己常用的IC用料， 你可以很快且很放心的使用你專屬的footprint，這樣做PCB板的速度才會比別人快。

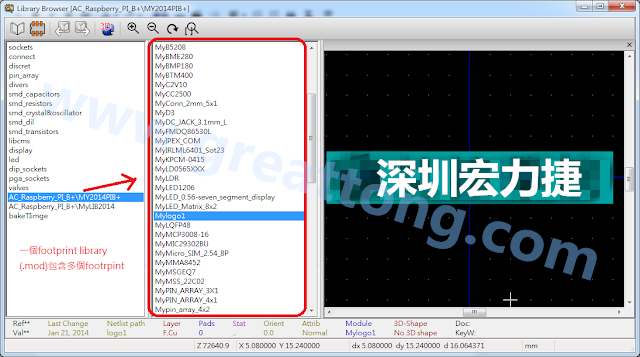

library就是footprint的集合

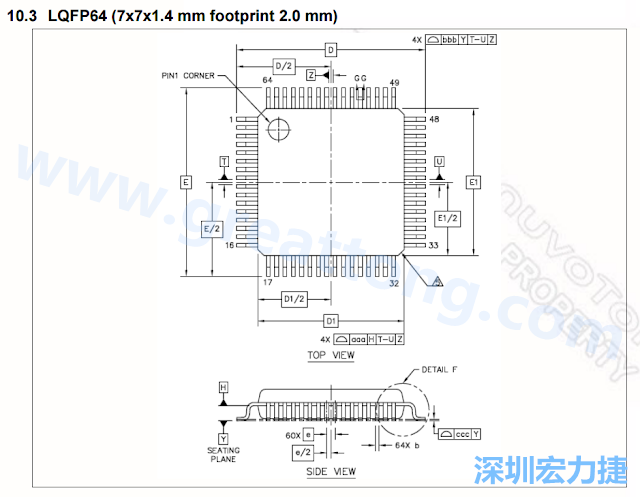

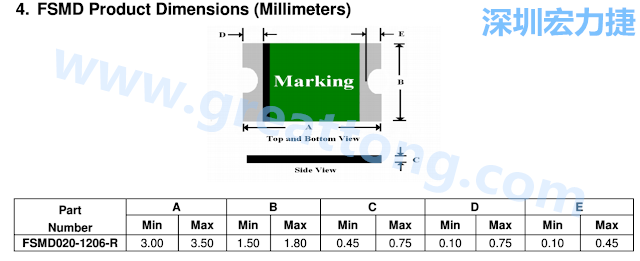

簡而言之，footprint 主要的設計就是要知道板框及Pad的尺寸， 如下圖所示，你會一直看到 dimension in inch/mm 之類的字眼。pad包含位置，pitch (pad 間距)及pad排列及編號，以及pad是否有鉆孔， 孔徑大小，鍍銅等規格，所以這要配合IC Databook 來做。從這里你可以明顯看出來，這是一項工藝技術， 尤其在機構工藝上。



管理footprint library

在kicad 軟件，PCB Module Editor 不僅是用來產生footprint 同時也是拿來管理footprint library用。

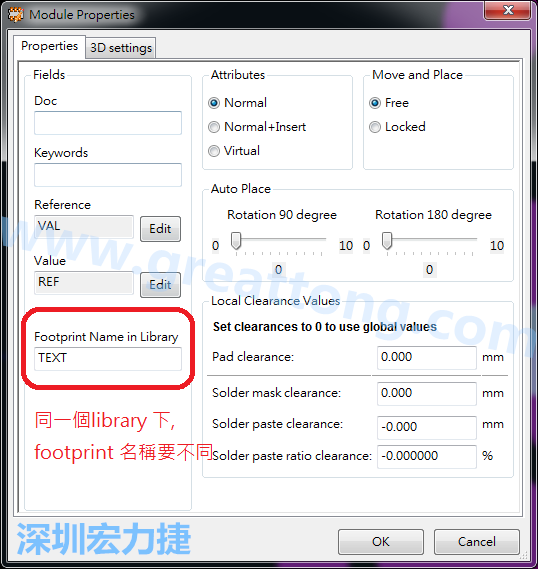

可以自新建一個footprint 然后存在目前所選擇的active library里， 也可以另存一個新的library (.mod) 。也可以取出active library 中的某一個footprint 拿來修改再存回或者重新另存一個新的footprint， 但這個新的footprint 要取別的名字， 因?yàn)樵谕粋€(gè)Library檔，每一個footprint 都有自己唯一命名。



在Module Editor 里，可以選取Reference 或Value， 按右鍵編輯屬性， 進入Footprint text properties 設定Reference(Ref)或Value文字或決定要不要Display (Viable or Inadvisable)， 有些時候在PCB 板子上，其些footprint 可能不太想要顯示其Ref或Val。

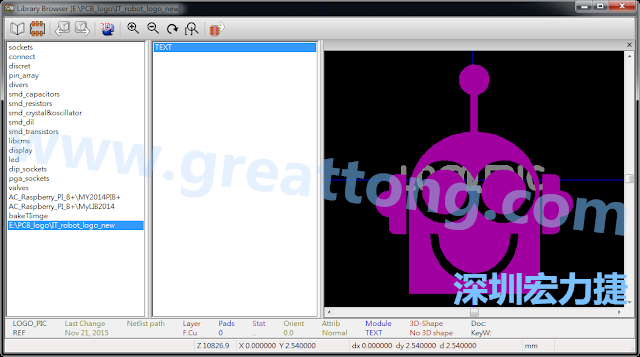

目前這個Library IT_robot_logo_new.mod 只有一個footprint。如何增加更多footprint 到這個library 中呢?

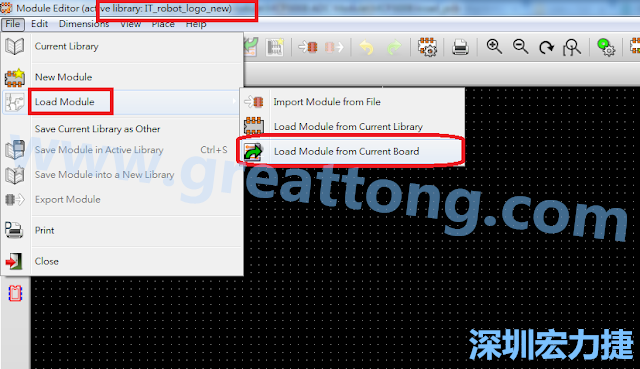

進入Module Editor去載入其他Footprint(Module)進來， 從目前的Active library (不過要先選取一個Current library ) 載入Module 或從目前正在編輯的PCB載入Module。當然你也可以New Module 去編輯產生個新的footprint。不過， 這篇文章，主要在說明建立Footprint library 所以不特別說明Module Editor 操作。

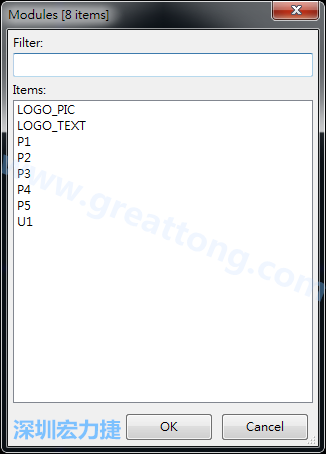

從目前正在編輯的PCB載入Module， 會顯示有那些項目可載入。點選一個， OK后即完成載入



載入之后可以開始編輯，預設都是存回原本Active library中， 若要存到另外一個library 里， 要點選在File->Current library 重新再選擇Active Library， 就可以點選 File->Save Module in Acitve library

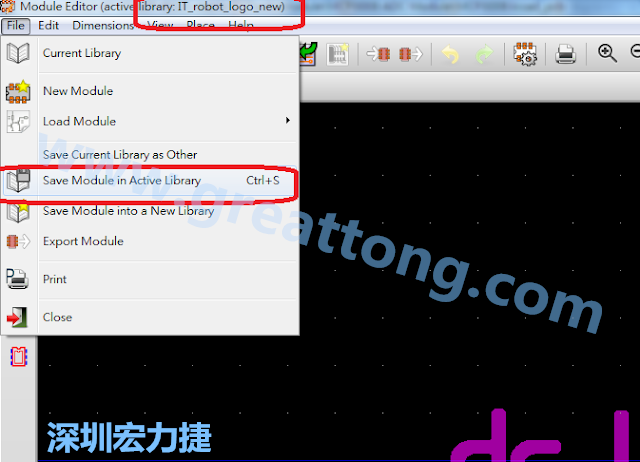

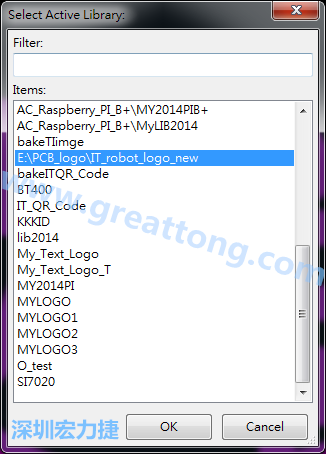

File->Current library 重新選擇Active Library

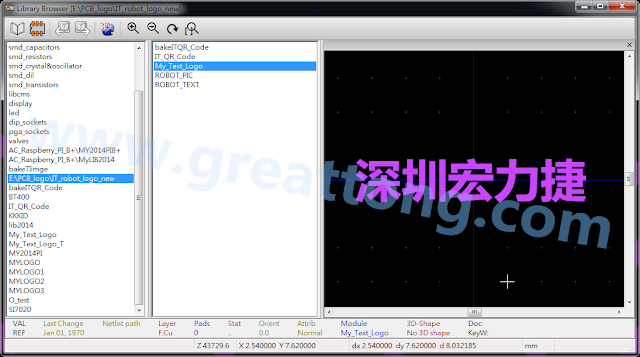

進行相同的程序， 目前這個Library IT_robot_logo_new.mod就包含了多個footprint于其內。
