PCBA大講堂：常見IC零件規格詳解

發布時間 :2018-06-29 17:07 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCBA加工部

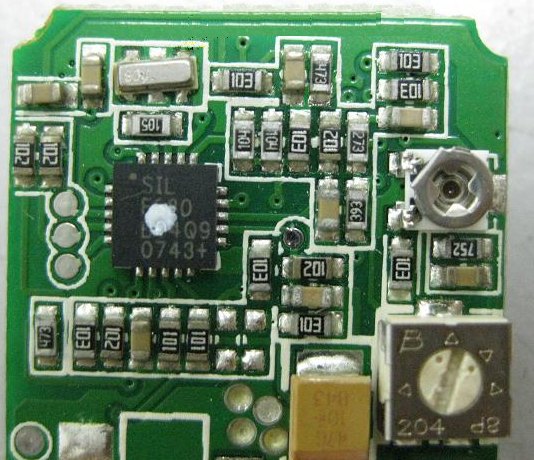

PCBA加工IC元件主要分為DIP及SMD兩大類，DIP 插件的IC，SMD (Surface Mount Device) 表面貼裝元件。

在SMD世界里,常會聽到 0603，0805，1206 指的是什么?

指的其實是元件的Package尺寸，尺寸講的是長(Length)x寬(Width)。使用的單位可以是inch或mm 。一般常講的SMD 的電阻、電容都是用inch來描述元件的尺寸大小。總共4位數表示，2個位數一組。

0603: 0.06"x0.03"，or 60x30 mils，or 1.6x0.8mm (Note: 1mil=千分之一英寸)

0805: 0.08"x0.05"，or 80x50 mils，or 2.0x1.25mm

1206: 0.12"x0.06"，or 120x60 mils，or 3.2x1.6mm

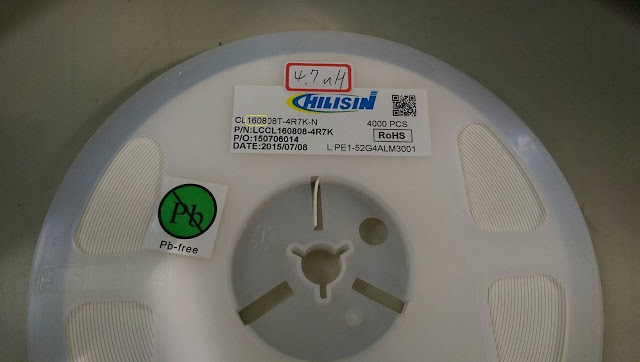

有時元件也可能是使用公制mm來表示其尺寸。Dimension 1608(mm) 對應到的是0603(inch)

對應關系如下：

Package		Dimensions, length × width		Typical resistor power rating (W)	Comments
Metric	Imperial	Dimensions, length × width		Typical resistor power rating (W)	Comments
0402	01005	0.4 mm × 0.2 mm	0.0157 in × 0.0079 in	0.031^[9]
0603	0201	0.6 mm × 0.3 mm	0.024 in × 0.012 in	0.05^[9]
1005	0402	1.0 mm × 0.5 mm	0.039 in × 0.020 in	0.1,^[9] or 0.062^[10]
1608	0603	1.6 mm × 0.8 mm	0.063 in × 0.031 in	0.1^[9]
2012	0805	2.0 mm × 1.25 mm	0.079 in × 0.049 in	0.125^[9]
2520	1008	2.5 mm × 2.0 mm	0.098 in × 0.079 in		Typical inductor and ferrite bead package^[11]
3216	1206	3.2 mm × 1.6 mm	0.126 in × 0.063 in	0.25^[9]
3225	1210	3.2 mm × 2.5 mm	0.126 in × 0.098 in	0.5^[9]
4516	1806	4.5 mm × 1.6 mm	0.177 in × 0.063 in^[12]
4532	1812	4.5 mm × 3.2 mm	0.18 in × 0.13 in	0.75^[9]
4564	1825	4.5 mm × 6.4 mm	0.18 in × 0.25 in	0.75^[9]
5025	2010	5.0 mm × 2.5 mm	0.197 in × 0.098 in	0.75^[9]
6332	2512	6.3 mm × 3.2 mm	0.25 in × 0.13 in	1^[9]
	2920	7.4 mm × 5.1 mm	0.29 in × 0.20 in^[13]
